Shape S2 mit NANOBEAST

Gestern ist mein Shape S2 PNP gekommen

Nach dem auspacken wurde ein Empfänger Jeti Rex3 installiert, vor dem Einbau wurde der Empfänger mit dem Sender gebunden und der Ausgang 2 auf EX Bus eingestellt. Über das mitgeliefert Kabel wurde der Ausgang 2 mit dem DI Port des NanoBeast verbunden.

Hyper 280 3D umstllung von Futaba auf Jeti (S-Bus)

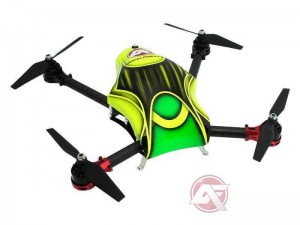

Mein Hyper 280 3D von AerialFreaks hat einen NAZE32-ACRO Flight Controller, dieser wird von einem Futaba R7003SB Empfänger über S-Bus angesteuert. Dieser Empfänger wird nun durch einen Jeti R3L ersetzt und die Ansteurung wird weiter über S-Bus erfolgen.
HYPER280-001-1

Als erstes habe ich den Empfänger Jeti R3L vorbereitet, dazu habe ich erst mal ein  Softwareupdate auf Version 3.24 S.Bus durchgeführt.
IMG_0185_mk
Als nächstes habe ich den Empfänger auf S-Bus eingestellt, dazu habe ich die JetiBox benutzt. Im Menü bin ich auf „Main Settings“ gegangen, von da auf „Serial Link“ und in diesem Menüpunkt habe ich „SimplexBus-T“ ausgewählt. Nun habe ich den Empfänger mit dem Sender gebunden.
IMG_0187_mk
Nun habe ich den Flight Controler mit dem Empfänger verbunden, dafür habe ich das mitgelieferten Sbus Signal Inverter Kabel am Empfänger Port 3 eingesteckt.

Nun kann der Hyper 280 3D neu eingeflogen werden.
